Текстолит и Гетинакс

Текстолиты и гетинакс

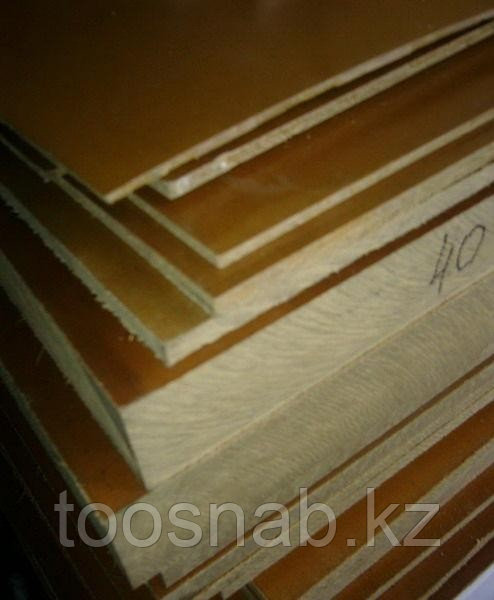

Текстолит электротехнический листовой представляет собой слоистый материал, полученный методом горячего прессования хлопчатобумажных тканей, пропитанных термореактивным связующим на основе фенолформальдегидной смолы.
Благодаря применению х/б тканей текстолит обладает высокой прочностью при сжатии и повышенной ударной вязкостью, прекрасно подвергается механической обработке сверлением, резанием, штамповкой, поэтому он широко применяется при изготовлении деталей, нагруженных знакопеременными электрическими и механическими нагрузками или работающих при трении (втулки, кулачки и т. п. )
Гетинакс электротехнический листовой (ГОСТ 2718-74) представляет собой слоистый материал, полученный методом горячего прессования бумаги, пропитанной термореактивным связующим на основе фенолформадегидных или эпоксидных смол. Длительно допустимая рабочая t =-65-+120оС.
Текстолит и гетинаксприменяется как изоляционный материал в условиях нормальной относительной влажности окружающей среды (45-75%), в трансформаторном масле при напряжении до 1000В и частоте тока 50Гц.
Марка Класс нагрево-
стойкости, °С Назначение
Поделочный текстолит ПТ 105 Для изготовления шестерен червячных колес, втулок, подшипников скольжения, колец.
Поделочный текстолит ПТ 105
Для изготовления тех же деталей, для которых предназначена марка ПТК, но работающих при более низких нагрузках, а также панелей, прокладок для амортизационных и других изделий технического назначения.
Лавсановый гетинакс 1 150 Для изготовления деталей электротехнического назначения без дополнительного влагозащитного лакового покрытия.
ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ТЕКСТОЛИТОВ И ГЕТИНАКСА
Технические характеристики ПТК ПТ Гетинакс
Изгибающее напряжение при разрушении, МПа 137-152 108-142 105
Разрушающее напряжение при сжатии, МПа, не менее:
— параллельно слоям 130-160 120-155 110
— перпендикулярно слоям 230 200-250 120
Прочность при разрыве, МПа, не менее 90 69-88 80
Ударная вязкость по Шарпи на образцах без надреза, кДж/м2 34-36 24-36 –
Теплостойкость по Мартенсу, °С, не менее 140 130 –
Водопоглощение, %, не более 0,7-0,9 0,7-1,0 0,7
Прогиб, мм/м, не более 8 8 6
Удельное поверхностное электрическое сопротивление, Ом 1•10 10 -1-•10 12 1•10 10 -1-•10 12 –
Удельное объемное электрическое сопротивление, Ом•см 1•10 10 -1-•10 12 1•10 10 -1-•10 12 1•10 6
Электрическая прочность при (20+5) °С, кВ/мм 02. май 02. май 3,7
Твердость, МПа, не менее не опред. не опред. не опред.
Сопротивление раскладыванию вдоль нитей основы, кН/м, не менее не опред. не опред. не опред.
Габаритные размеры листа, мм:
— длина 600-1470 600-1470 700-2480
— ширина 450-950 450-950 450-980
— толщина 0,5-80 2,0-80 0,2-50
Плотность, г/см2 1,3-1,4 1,3-1,4 1,3-1,4
Рабочая температура, °С от -40 до +105 от -40 до +105 от -30 до +65
